La base dell’imaging OEM 4K UHD
Kit scheda madre sistema camera 4K Camjoy CY2201K
Nel contesto più ampio dei nostri sistemi di imaging medicale 4K, il CY2201K (modulo basato su Linux 8MT) è posizionato come base single-chip altamente efficiente e standardizzata della nostra linea Ultra-High-Definition. Offrendo un’alternativa d’élite alle architetture FPGA estremamente costose, consente ai clienti OEM/ODM di scalare imaging endoscopico 4K premium con una sinergia produttiva senza precedenti e riproduzione colore a 12 bit di livello cinematografico.
Sinergie OEM strategiche
Il CY2201K risolve una sfida produttiva critica per i brand medicali B2B: come introdurre un livello 4K premium nel vostro portafoglio di strumenti per endoscopia rigida senza aumentare esponenzialmente costi di R&D e attrezzature.
Accessibilità 4K d’élite
Mentre i nostri modelli di fascia assolutamente superiore utilizzano complesse architetture Xilinx FPGA per elaborare algoritmi massivi, il CY2201K funziona su una piattaforma Linux embedded brillantemente ottimizzata. Questo offre prestazioni 4K UHD di riferimento senza i costi estremi delle materie prime associati all’hardware FPGA.
Compatibilità CCU tra livelli
Un enorme vantaggio produttivo per i clienti B2B: i nostri più recenti sistemi base 1080P condividono esattamente la stessa impronta chassis PCB hardware di questo modello 4K 8MT. Potete progettare e produrre un unico alloggiamento console principale esterna (CCU) pienamente compatibile con entrambe le linee di prodotto.
Colore vero livello cinema
Come tutti i nostri sistemi 4K d’élite, elabora dati grezzi direttamente dal sensore per produrre profondità colore a 12 bit con supporto alla gamma Rec.2020. Ciò fornisce una riproduzione cromatica molto più ricca rispetto all’uscita 8 bit, garantendo distorsione colore ultra-bassa (ΔC00 < 3).
Specifiche hardware principali
Risoluzione ultra-alta e padronanza termica
Pur essendo posizionato come livello 4K accessibile, il CY2201K non compromette nulla sulla fedeltà visiva. Condivide i benefici ottici premium e la robusta gestione termica richiesti per procedure impegnative in laparoscopia.
Sony 4K CMOS importato
Il sistema utilizza un singolo sensore Sony CMOS importato da 1/1,8 pollici (o 1/1,2 pollici). Eroga una risoluzione UHD 3840x2160P perfettamente stabile a 60 fotogrammi al secondo, assicurando la cattura precisa di ogni dettaglio anatomico microscopico.
Linee TV eccezionali
I numeri della risoluzione grezza sono solo metà della storia. L’allineamento ottico avanzato e l’elaborazione single-chip del modulo 8MT raggiungono una risoluzione orizzontale eccezionale di ≥ 1600–1800 linee TV, definendo vera nitidezza chirurgica.
Architettura ISP separata

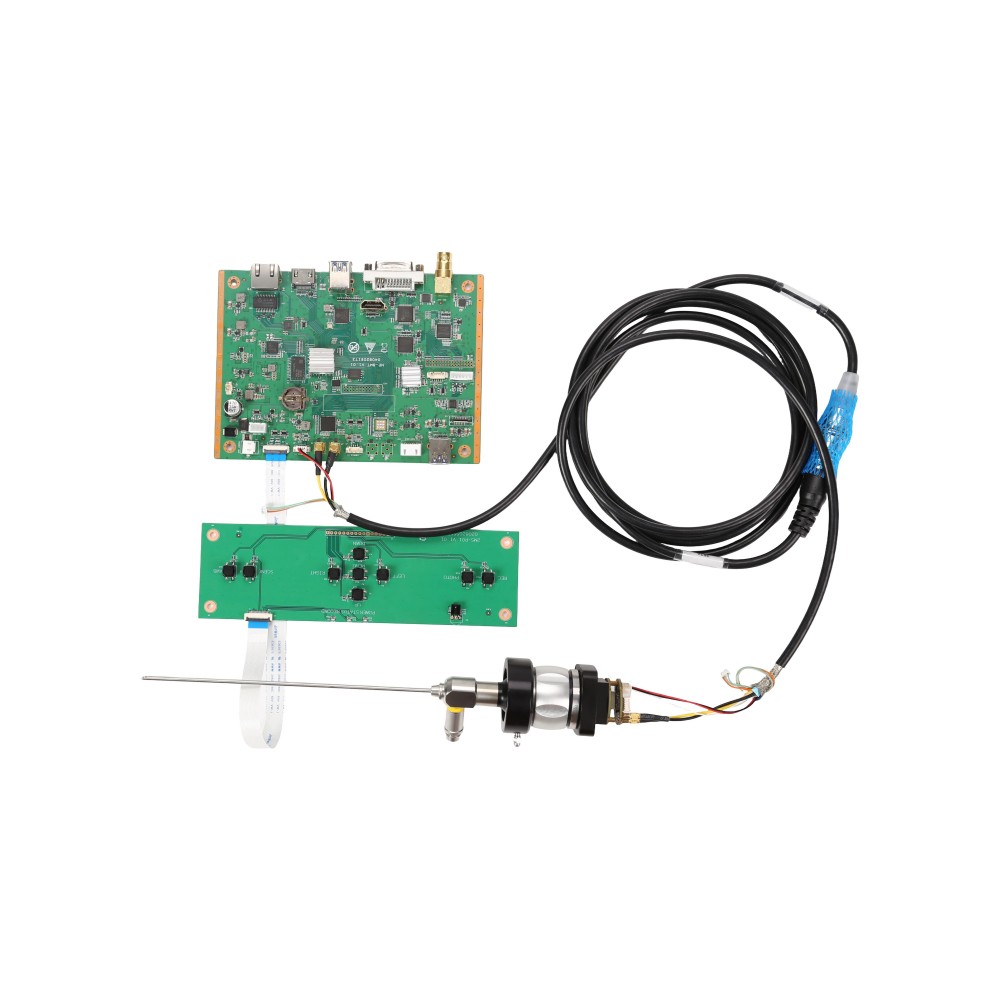

In coerenza con i nostri modelli premium, il CY2201K utilizza un design Image Signal Processor separato. La scheda di elaborazione resta nella console, consentendo alla testa camera estremamente compatta (Ø 28 mm), impermeabile IP68, di rimanere perfettamente fresca nella mano del chirurgo.
Software e connettività
Il vantaggio di Linux embedded
Il core Linux embedded offre un ambiente altamente snello e resistente ai crash, pensato per applicazione chirurgica immediata, combinato con profonde capacità di rete raramente presenti nei sistemi 4K entry-level.
📺 Integrazione uscita 4K pura

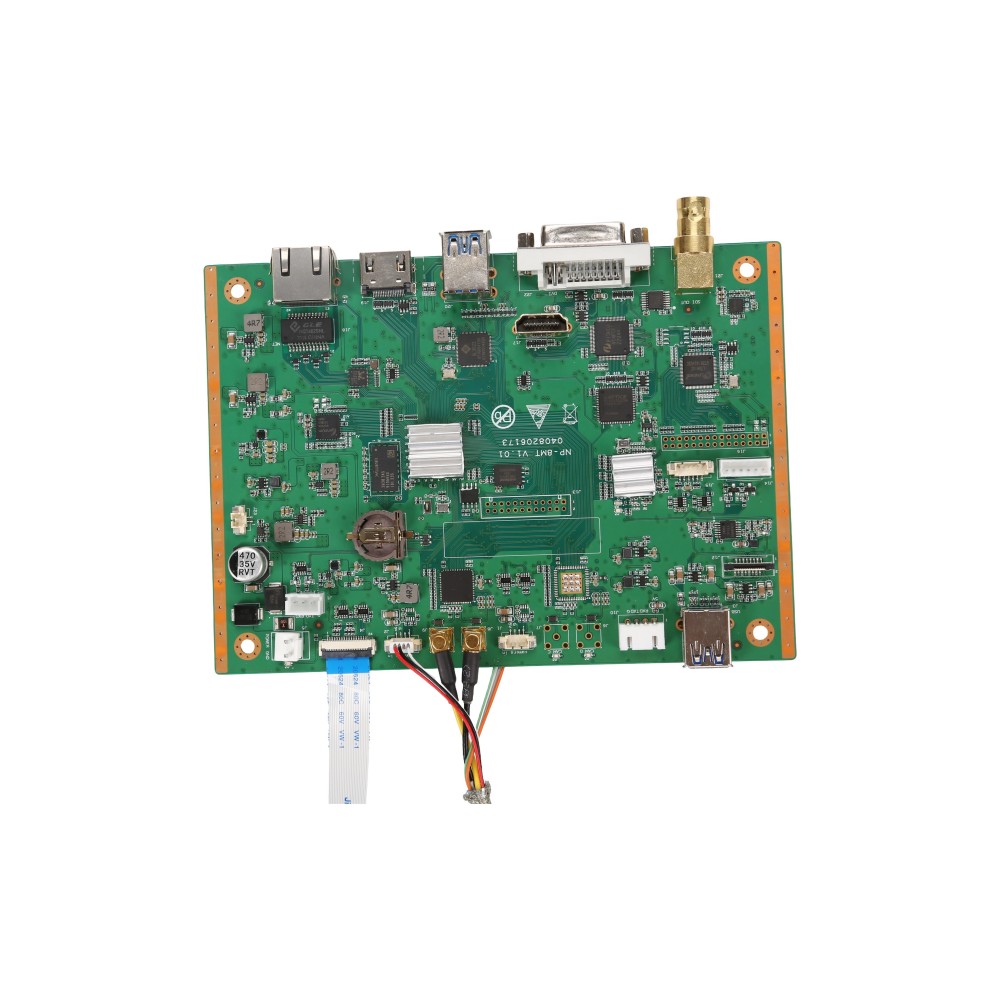

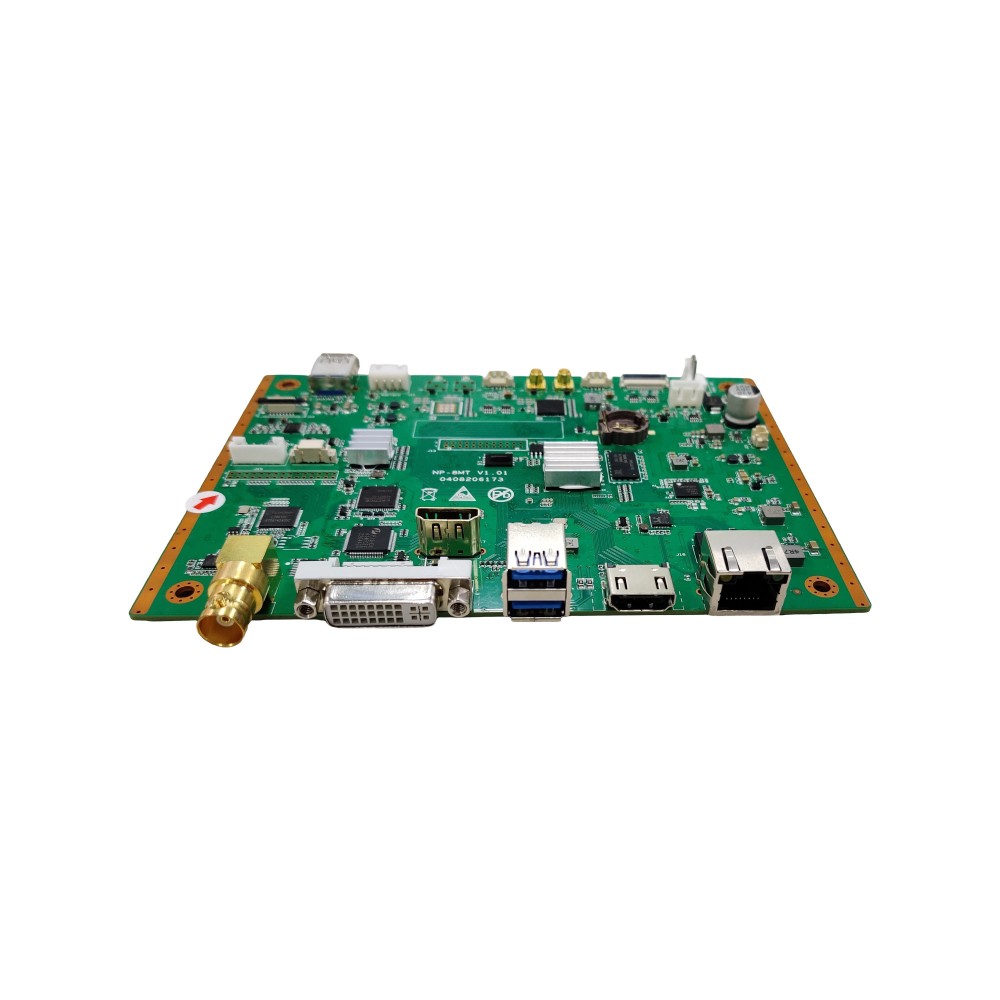

Progettato per interfacciarsi direttamente con monitor medicali 4K premium. La scheda di elaborazione CCU (120×168 mm) fornisce un’ampia gamma di uscite: 2x HDMI (HDMI 1.4 + 2.0), DVI, 3G-SDI e 3x USB 3.0.
🌐 Integrazione di rete e touch UI

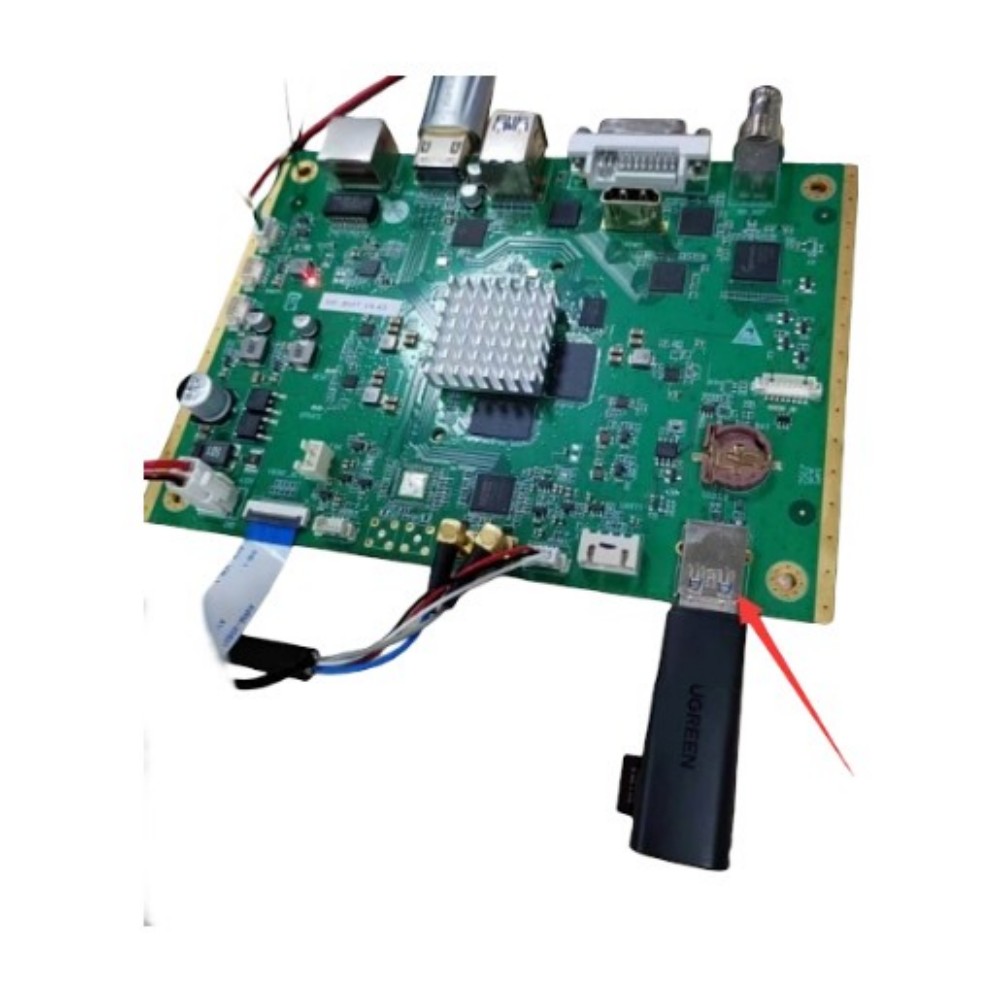

A differenza dei sistemi base 1080P, il Linux 4K 8MT include nativamente una porta Network (NET). Questo consente integrazione con APP smartphone per visualizzazione remota e trasmissione live. Localmente, pilota uno schermo touch HD da 5" o 7" e gestisce registrazione diretta su USB per video MP4 e foto JPG 8MP.
Specifiche tecniche CY2201K
I parametri ingegneristici definitivi per una perfetta integrazione hardware 4K.
| Componente hardware | Specifica e parametro |
|---|---|
| Sensore immagine | 1/1,8" (o 1/1,2") Sony CMOS importato |
| Risoluzione video | 3840 x 2160P (4K Ultra-High-Definition) |
| Frame rate | 60 FPS stabili |
| Risoluzione orizzontale | ≥ 1600–1800 linee TV |
| Profondità colore e gamma | Profondità colore 12 bit, gamma Rec.2020 |
| Distorsione colore | Ultra-bassa (ΔC00 < 3) |
| Sistema operativo | Linux embedded con capacità app/rete |
| Dimensioni PCB CCU | 120 mm x 168 mm (alloggiamento compatibile tra livelli) |
| Profilo testa camera | Ultra-compatta Ø 28 mm (impermeabile IP68, zero surriscaldamento) |
| Uscite video hardware | 2x HDMI (1.4 + 2.0), DVI, 3G-SDI, porta NET, 3x USB 3.0 |
| Display e interfaccia | Pilota schermo touch HD da 5 o 7 pollici |
| Acquisizione media | Diretto su USB (video MP4 / acquisizione foto JPG 8MP) |
FAQ ingegneria e OEM: CY2201K
D1: Qual è il contesto di prezzo esatto del CY2201K rispetto ai sistemi FPGA 4K?
R: L’8MT basato su Linux colma perfettamente il divario tra budget e premium. Un singolo modulo PCB costa circa $2.500–$3.000 USD. Un set completo, completamente assemblato, si aggira intorno a $4.150 USD. Questo lo rende altamente accessibile rispetto ai sistemi 4K basati su FPGA, che possono costare $7.950 per la versione single-chip e oltre $14.000 per i flagship triple-chip.
D2: Possiamo davvero usare lo stesso involucro CCU esterno sia per 1080P sia per questo modello 4K?
R: Sì, questo è il suo vantaggio strategico principale. L’impronta PCB interna del CY2201K condivide compatibilità di design esatte con le nostre schede 1080P entry-tier. Dovete produrre un solo stile di involucro metallico esterno per tutta la vostra linea, riducendo drasticamente stampi di attrezzaggio e costi di inventario.
D3: Cosa significa per i chirurghi l’upgrade al colore a 12 bit?
R: I sistemi 1080P standard utilizzano colore a 8 bit. Il CY2201K elabora dati grezzi direttamente dal sensore Sony in profondità 12 bit sulla gamma Rec.2020. Questo produce una palette colore esponenzialmente più ampia, garantendo distorsione ultra-bassa (ΔC00 < 3). Per i chirurghi significa differenziazioni incredibilmente sottili nei rossi profondi, consentendo identificazione accurata di capillari e margini chirurgici quando illuminati dalle nostre sorgenti luminose LED.
D4: Come funziona l’integrazione di rete su questa piattaforma Linux?
R: A differenza dei sistemi base 1080P, il 4K 8MT dispone di una porta Network (NET) nativa. Questo permette al sistema di integrarsi senza problemi con la nostra APP smartphone, offrendo funzionalità avanzate come visualizzazione chirurgica remota live, trasmissione in tempo reale e condivisione cloud di MP4 clinici e JPG 8MP acquisiti.
Scalate il vostro brand medicale
Distribuite l’infrastruttura 4K CY2201K
Che richiediate unità camera white-label completamente assemblate o spedizioni bulk di moduli PCB 8MT per produzione SKD locale, Camjoy è pronta a scalare con voi.
Richiedi prezzo OEM
Descrivete i vostri requisiti 4K OEM/ODM. Indicate se avete bisogno di design specifici per alloggiamento CCU, branding software UI o livelli di prezzo per procurement di moduli ad alto volume.
