Kit scheda madre sistema camera FPGA 4K Camjoy CY2202K
Nel nostro ecosistema Ultra-High-Definition, il CY2202K (modulo 8MT-FPGA) funge da ponte critico tra i modelli Linux altamente standardizzati e i sistemi flagship di fascia assoluta. Costruita su un’architettura Xilinx FPGA pura, questa camera 4K single-chip offre l’immensa larghezza di banda computazionale richiesta per eseguire i nostri algoritmi medicali più avanzati. Perfettamente sincronizzata con le nostre sorgenti luminose LED, offre prestazioni d’élite senza i costi estremi associati all’hardware triple-chip.
Potenza di elaborazione algoritmica d’élite

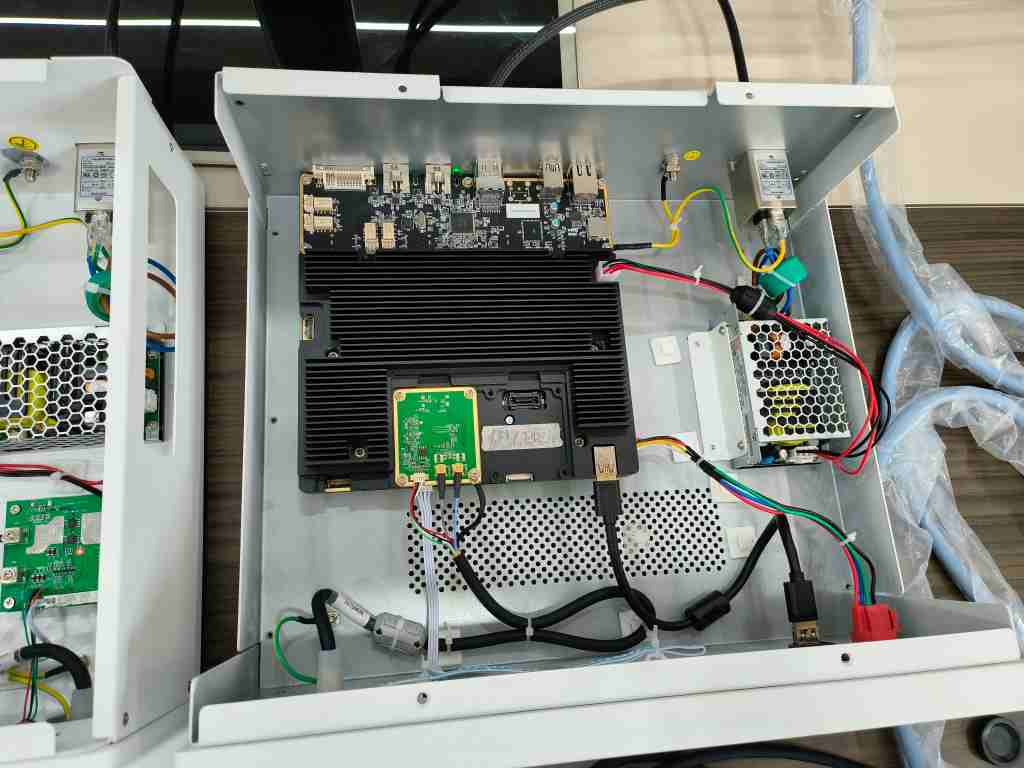

La vera distinzione del CY2202K risiede nella sua scheda di elaborazione core 200×200 mm. Operando su una robusta piattaforma Xilinx FPGA, possiede la pura larghezza di banda per eseguire algoritmi proprietari che migliorano drasticamente l’imaging degli strumenti per endoscopia rigida .
Correzione colore a 18 assi
L’architettura FPGA alimenta un sistema avanzato di correzione colore a 18 assi che utilizza una matrice tonalità 3×6. Questo assicura accuratezza senza precedenti nella riproduzione dei colori di tessuti e capillari, superando nettamente i chip ISP standard.
Algoritmi anti-moiré e defogging
L’immensa larghezza di banda di elaborazione viene usata per miglioramento intelligente della texture in tempo reale, defogging del fumo chirurgico ed eliminazione assoluta del moiré (pattern a nido d’ape) nell’adattamento a vari tipi di endoscopio.
Workflow dual-scope joint
Il CY2202K supporta distintamente capacità "dual-scope joint" (双镜联合) native nell’hardware. Questo aggiunge enorme flessibilità a workflow chirurgici complessi senza richiedere box console supplementari.
Specifiche hardware principali
Fedeltà ottica e connettività 12G-SDI
Per gestire carichi dati 4K massivi e non compressi dal Sony CMOS, la scheda FPGA è equipaggiata con interfacce ad alta velocità di livello broadcast che superano le capacità dei modelli di elaborazione standard.

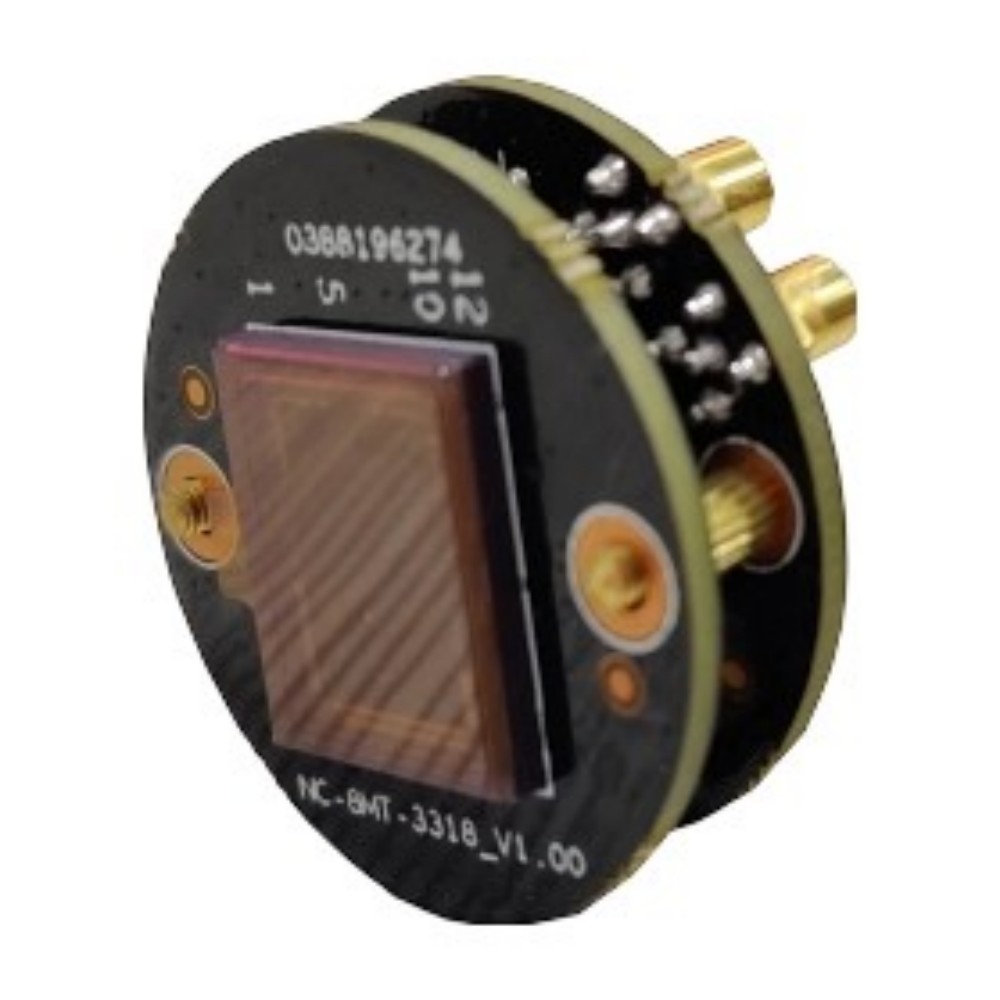

Sony 4K CMOS importato
Utilizza un singolo sensore Sony CMOS importato da 1/1,8 pollici per erogare una risoluzione 3840x2160P perfettamente stabile a 60 fotogrammi al secondo, garantendo zero motion blur durante il movimento rapido degli strumenti.
Uscita 12G-SDI d’élite
A differenza delle schede entry-tier, il CY2202K fornisce vera uscita 12G-SDI insieme a HDMI, DVI, NET e 4x USB. Questo garantisce routing 4K non compresso e a latenza zero verso monitor medicali di fascia alta.
Testa impermeabile ultra-compatta
Il design ISP separato mantiene il calore FPGA nella console. La testa camera impermeabile IP68 è molto compatta (solo Ø 28 mm) e include quattro pulsanti personalizzabili dall’utente (AWB, Freeze, Record, Photo).
Software e controllo UI
Personalizzazione profonda interfaccia OEM
Per distributori di dispositivi medicali e produttori OEM, il CY2202K offre un’esperienza utente front-end incredibilmente flessibile per corrispondere perfettamente all’identità del vostro brand aziendale.
🖌️ Controllo totale branding UI
Pilotando nativamente uno schermo touch HD frontale da 7 pollici, questa piattaforma FPGA consente agli OEM di personalizzare pesantemente la UI operativa. Potete definire palette colori brand esatte, tasti rapidi personalizzati, scene chirurgiche preimpostate, loghi di avvio e lingue regionali.
💾 Acquisizione e playback diretti
I chirurghi non hanno bisogno di recorder esterni separati. Il sistema supporta nativamente registrazione video ad alto bitrate diretta su USB (MP4) e acquisizione foto ad alta risoluzione (JPG) direttamente dalla testa camera, con playback locale istantaneo sulla console.
Specifiche CY2202K (8MT-FPGA)
I parametri ingegneristici definitivi per una perfetta integrazione hardware FPGA.
| Componente hardware | Specifica e parametro |
|---|---|
| Sensore immagine | 1/1,8" Sony CMOS importato (single-chip) |
| Risoluzione e frame rate | 3840 x 2160P 4K UHD @ 60 FPS |
| Piattaforma di elaborazione | Architettura Xilinx FPGA pura |
| Algoritmi avanzati | Correzione colore a 18 assi, defogging, eliminazione moiré |
| Dimensioni PCB core | Scheda di elaborazione 200 mm x 200 mm |
| Profilo testa camera | Ultra-compatta Ø 28 mm (impermeabile IP68, 4 pulsanti personalizzati) |
| Workflow speciali | Capacità native "Dual-Scope Joint" (双镜联合) |
| Uscite video hardware | 12G-SDI, HDMI, DVI, porta NET, 4x USB |
| Display e interfaccia | Pilota schermo touch HD da 7 pollici (ampia personalizzazione OEM) |
| Acquisizione media | Diretto su USB (video MP4 / foto JPG con playback locale) |
FAQ ingegneria e OEM: CY2202K
D1: Qual è la posizione strategica di prezzo del CY2202K?
R: L’8MT-FPGA occupa il perfetto "sweet spot". È un significativo passo avanti nella potenza di elaborazione rispetto ai sistemi Linux 4K standard, pur rimanendo molto più accessibile dei flagship triple-chip (che costano oltre $14.000 USD). Un singolo modulo 8MT-FPGA costa tra $5.800 e $6.800 USD, mentre i set completamente assemblati vanno da $6.690 a $7.950 USD.
D2: Perché usare un’architettura Xilinx FPGA invece di Linux per questo modello?
R: Sebbene Linux sia altamente efficiente per imaging standard, algoritmi proprietari avanzati come la nostra correzione colore a 18 assi (matrice tonalità 3×6), defogging in tempo reale ed eliminazione moiré richiedono larghezza di banda computazionale massiva e dedicata. Xilinx FPGA fornisce la pura potenza grezza per eseguire questi algoritmi a latenza zero.
D3: Cosa significa la funzione "Dual-Scope Joint" (双镜联合)?
R: È una capacità molto avanzata supportata dalla piattaforma FPGA che consente di elaborare e gestire in modo coeso più feed endoscopici. Aggiunge enorme flessibilità a workflow chirurgici complessi e multidisciplinari senza richiedere hardware bridge extra.
D4: Quanto possiamo personalizzare il software UI?
R: In modo esteso. Consentiamo ai clienti OEM di brandizzare completamente l’interfaccia touch HD da 7 pollici. Potete modificare colori UI aziendali, personalizzare la funzione dei 4 tasti rapidi sull’impugnatura, creare preset chirurgici specifici, integrare loghi e installare lingue regionali.
Scalate il vostro brand medicale
Distribuite l’infrastruttura FPGA CY2202K
Che richiediate sistemi 4K white-label completamente assemblati o spedizioni bulk di moduli PCB 8MT-FPGA per produzione SKD, Camjoy è pronta a collaborare con voi.
Richiedi prezzo OEM FPGA
Descrivete i vostri requisiti OEM. Indicate se avete bisogno di branding software UI specifico o livelli di prezzo per procurement ad alto volume di moduli 12G-SDI.
